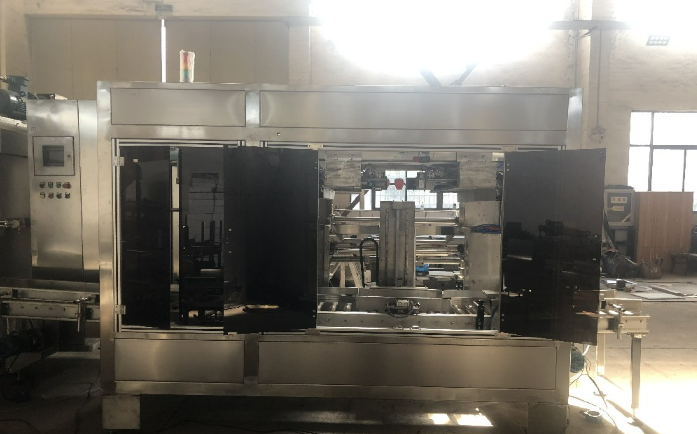

全自动套袋机

全自动套袋机是一种高度自动化的包装设备，主要用于将塑料袋、纸袋等自动套在物品上，并完成封口等后续操作。以下是对全自动套袋机的详细介绍：

1. 设备概述
适用行业：化工、食品、建材、医药、农业（种子/肥料）
核心功能：自动取袋→开袋→套袋→定位→移袋（可对接灌装、封口设备）

关键指标           参数

套袋速度           10-30袋/分钟（视袋型调整）

适用袋型           编织袋、纸袋、PE袋、铝箔袋

袋尺寸范围         长300-800mm × 宽200-500mm

定位精度           ±0.5mm（视觉辅助）

电源/气源          220V/50Hz 1.5kW + 0.6MPa洁净压缩空气

通信协议           Modbus RTU/TCP，支持PLC联动控制





2. 设备结构及核心组件



1. 取袋机构

   - 伺服驱动机械臂（YAMAHA/爱普生）

   - 自适应真空吸盘组（耐油/防静电可选）



2. 开袋装置

   - 气动夹爪+负压吸附（确保袋口100%张开）

   - 光电检测（防止空袋或双袋误操作）

3. 套袋定位系统

   - 高精度伺服滑台（重复定位±0.2mm）

   - 工业相机（基恩士CV-X系列）

4. 输送与纠偏

   - 变频调速皮带机（带自动纠偏功能）

   - 防跑偏光电传感器（欧姆龙E3Z系列）

5. 控制系统

   - PLC（三菱FX5U） + 10寸触摸屏（威纶通）

   - 故障自诊断系统（20+常见问题代码库）

3. 工作流程（时序图）

1.  取袋 → 2. 视觉定位袋口 → 3. 气动开袋 → 4. 精准套入灌装口 → 5. 夹袋固定 → 6. 释放复位
（全程耗时≤3秒/袋，支持连续作业）

4. 型号对比选型指南



型号	经济型	标准型	高性能型
速度	8-15袋/分钟	10-30袋/分钟	20-40袋/分钟
精度	±1mm	±0.5mm	±0.3mm
袋重	≤10kg	≤25kg	≤50kg
价格	￥12-15万	￥18-25万	￥30万+
适用场景	低产能产线	标准包装线	高速智能化生产线

5. 特殊定制选项

防爆型：Ex d IIB T4防护等级（化工易燃环境）

无菌型：304不锈钢机身+无菌风帘（GMP车间）

智能升级：

二维码绑定（实现一袋一码追溯）

AI视觉质检（自动剔除破损/印刷不良袋）



6. 安装与维护要点

1. 安装要求

地面水平度≤0.1mm/m²

预留检修空间≥800mm（设备四周）

2. 日常维护

每日清洁吸盘及传感器

每周检查气路过滤器

每季度润滑导轨/丝杠



 3.常见故障处理

故障现象	可能原因	解决方法
吸袋不稳定	真空管路泄漏	检查电磁阀及气管连接
袋口偏移	视觉镜头污染	用无尘布清洁镜头
输送卡顿	皮带张力不足	调整张紧轮或更换皮带

典型应用案例：
化肥自动包装线（配合吨袋包装机）
食品粉末全自动灌装（如奶粉、淀粉）
医药原料无菌包装（需洁净室环境）

综上所述，全自动套袋机以其高效率、节省人力成本、提高包装质量、减少浪费、操作简便、适应性强以及提升企业形象等显著优点和好处，在包装行业中得到了广泛应用和认可。
